Проектирование зданий из металлоконструкций в Краснодаре под ключ
Бесплатная оценка проекта на комплексное проектирование быстровозводимых зданий и сооружений
Оперативность и высокое качество
Делаем чертежи КМД, КИ, КЖ
Берем проекты любой сложности
Возможен расчет проекта за 1 день
Наше конструкторское бюро берется за задачи любой сложности и решает их быстро
АРИТЕКТУРНЫЕ РЕШЕНИЯ КЖ • КМД • ППР
Наши услуги по проектированию
Разработка проектной и рабочей документации
Разрабатываем проектную и рабочую документацию для быстровозводимых зданий с расчётом несущих конструкций и инженерных сетей (водоснабжение, электроснабжение, вентиляция) с соблюдением СНиП и СП.
Расчет каркасов, фундаментов, перекрытий, колонн, ферм
Выполняем расчёт каркасов, фундаментов, перекрытий, колонн и ферм с учётом нагрузок, прочностных характеристик материалов и требований строительных нормативов.
Проектирование усилений строительных конструкций
Выполняем проектирование усиления строительных конструкций с учётом действующих нагрузок, дефектов и износа, с соблюдением требований СП, ГОСТ и других нормативных документов.
Разработка чертежей по проектам в Краснодаре:

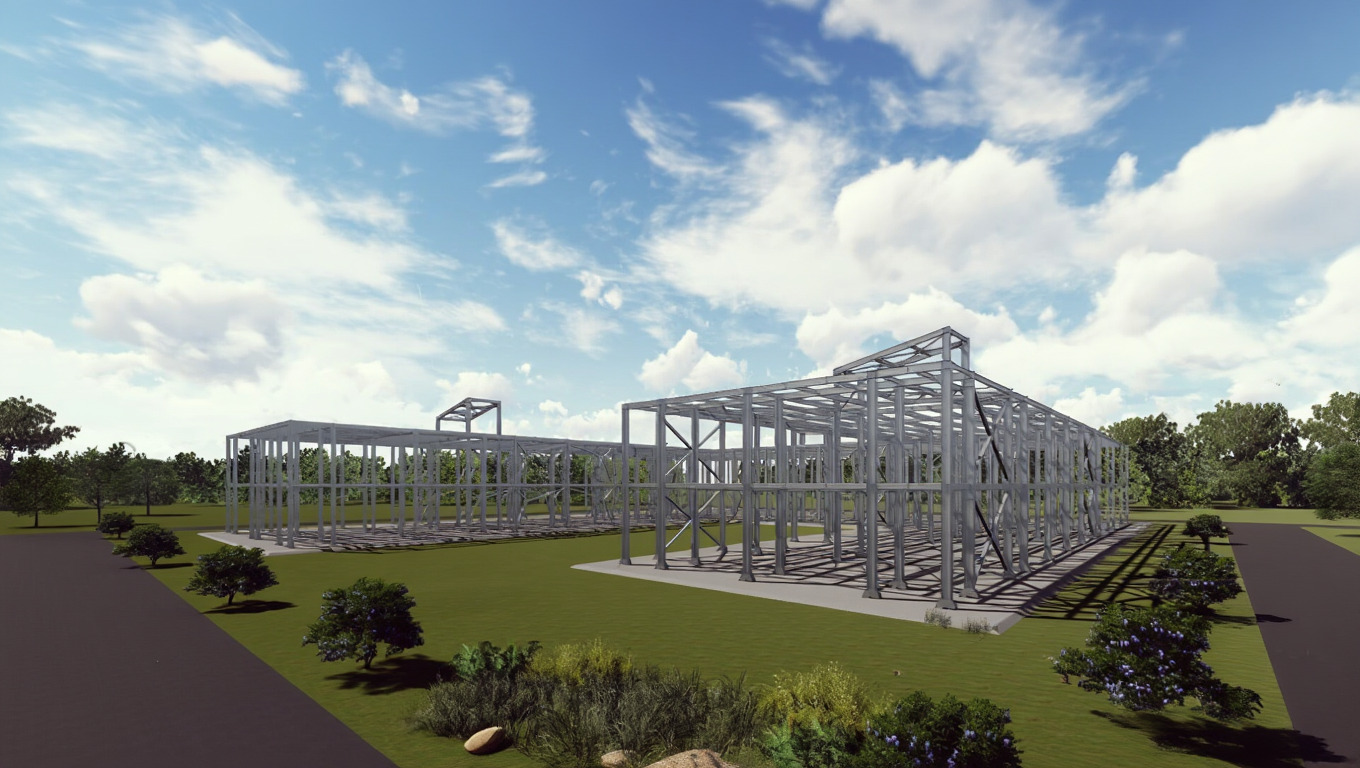

Разработка АР
Оперативно и качественно
Создание архитектурных решений
Связаться

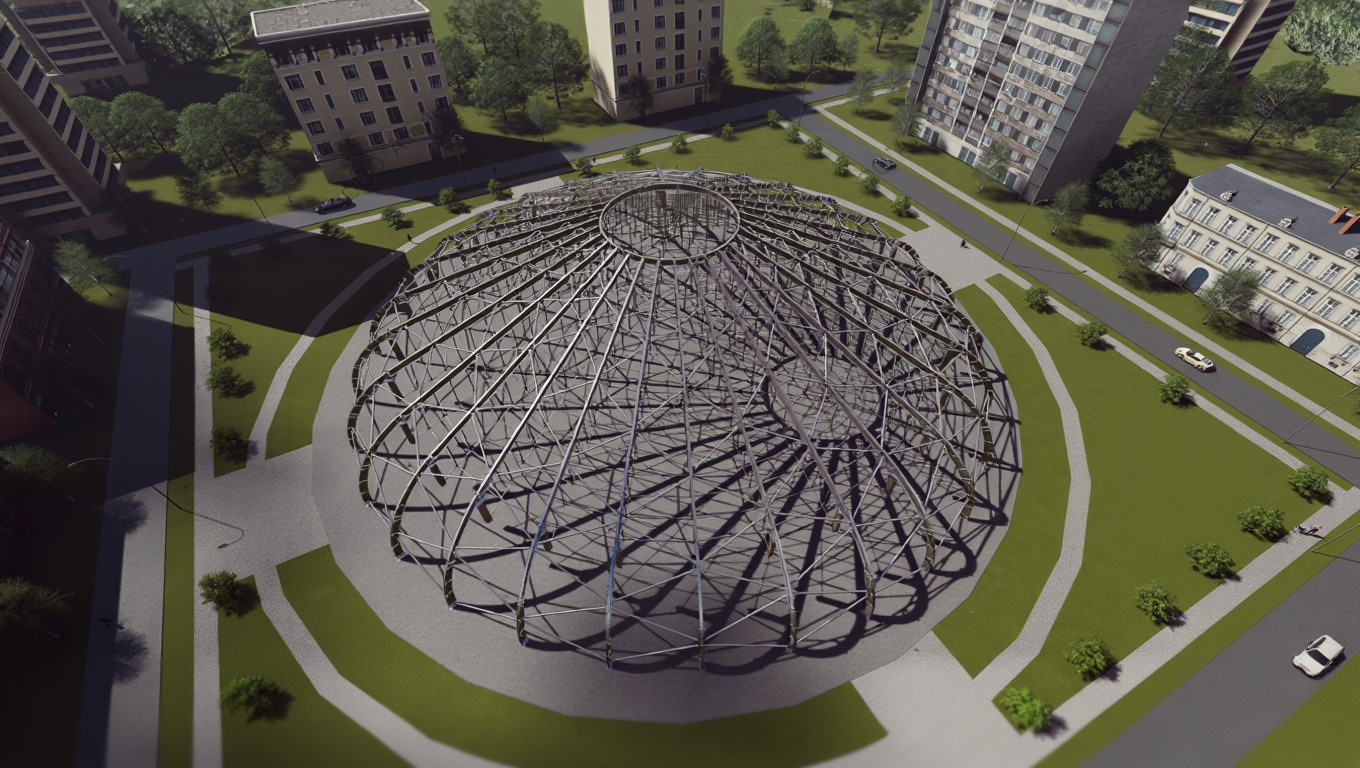

Разработка КМД
Наша специализация
Проекты по конструкциям металлическим деталировочным
Связаться
Разработка КМ
С гарантией и в срок
Проектные чертежи металлических конструкций
Связаться
Прайс‑лист на проектирование строений из металлоконструкций в Краснодаре на 2026 г.
Наименование услуги / работ
Стоимость, руб.
Единица измерения
Средняя цена за разработку чертежей КМД для проектов от 10 до 200 тонн
от 600
руб./тонна
Проекты с большим количеством легких конструкций (лестниц, площадок, связей)
от 650
руб./тонна
Проекты с множеством узлов, нестандартные конструкции
от 700
руб./тонна
Простые сооружения массой более 200 тонн
от 250
руб./тонна
В состав чертежей входит:
Титульный лист, лист общих данных
1

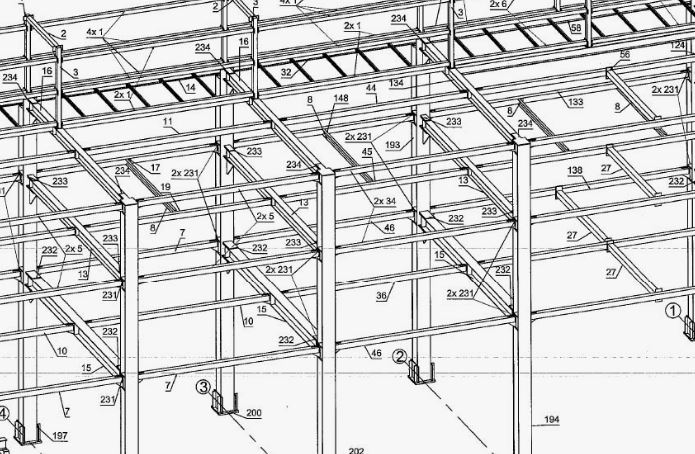

Монтажные схемы
2

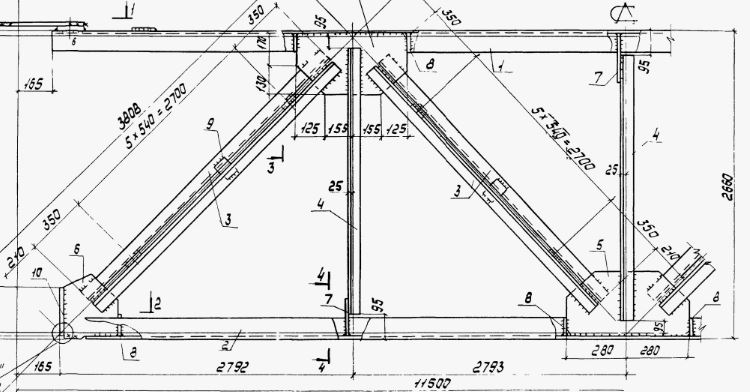

Монтажные узлы
3

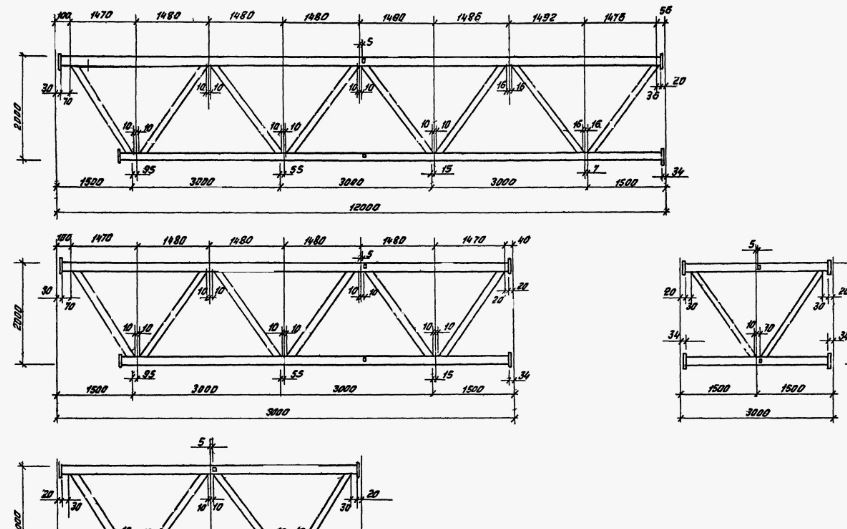

Чертежи отправочных марок
4

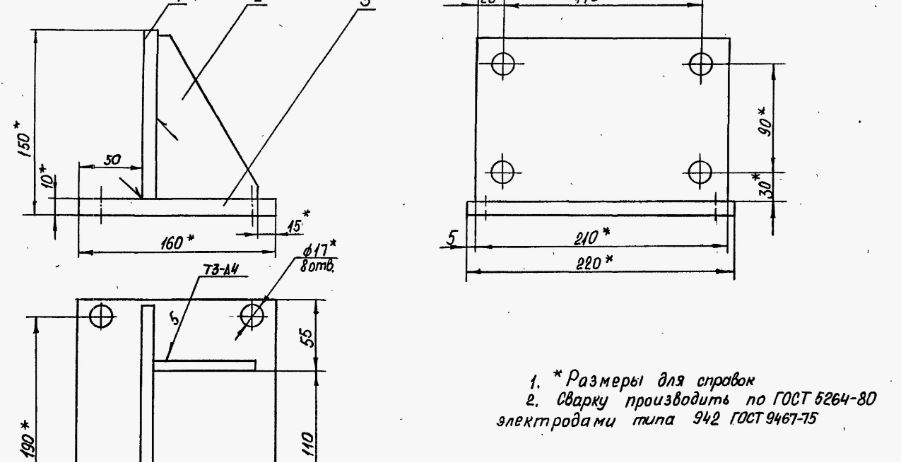

Чертежи деталей
5

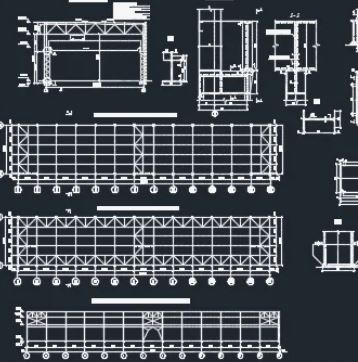

Все чертежи в формате DWG
6

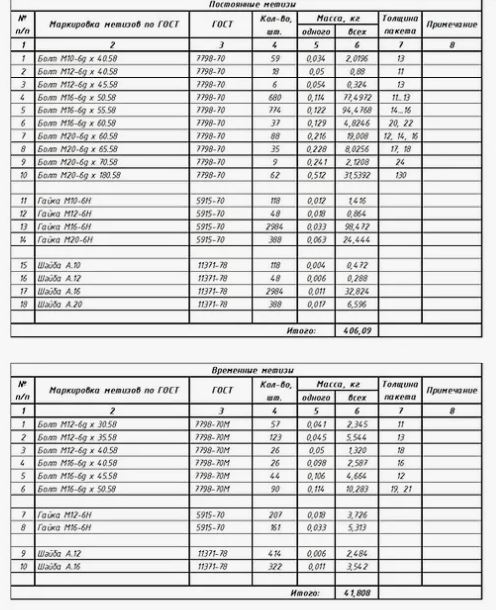

Ведомости металла, метизов, отправочных марок, деталей, чертежей, технологической карты и др.
7

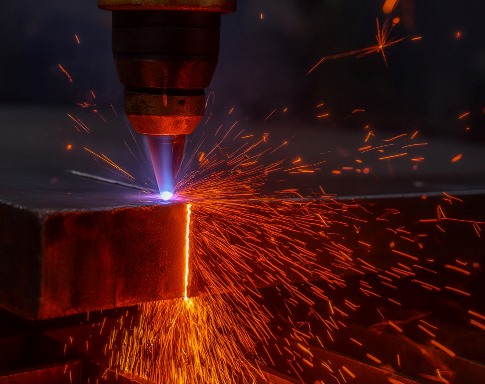

Файлы ЧПУ для плазменной резки, 3D модели в формате IFC и 3D DWG
8
.png)
Эксперты в проектировании металлоконструкций в России
Мы разрабатываем ангары с учётом российских климатических условий, нормативов и специфики эксплуатации. Наши решения адаптированы к снеговым нагрузкам, перепадам температур и особенностям грунтов в разных регионах страны. Опыт реализации сотен проектов позволяет предлагать проверенные и надёжные конструкции.
Гарантируем качество и несём ответственность
На все выполненные работы предоставляем официальную гарантию до 5 лет. Контроль качества ведётся на каждом этапе: от проектирования до сдачи объекта. Используем сертифицированные материалы и строго следуем требованиям СП и ГОСТ. Вы получаете надёжную конструкцию с документальным подтверждением надёжности.
Команда конструкторов с опытом более 10 лет
В нашем штате — инженеры и проектировщики, специализирующиеся на металлоконструкциях. Они имеют опыт работы с объектами разного масштаба: от небольших складов до крупных производственных комплексов. Глубокое понимание конструктивных особенностей позволяет находить оптимальные решения для сложных задач и сокращать сроки проектирования без потери качества.
Комплексная консультация на всех этапах
Мы сопровождаем вас от идеи до ввода объекта в эксплуатацию. Консультируем по выбору материалов, конструктивных решений, расчёту нагрузок и соответствию нормативам. Готовы оперативно ответить на технические вопросы, внести корректировки в проект и предоставить подробные разъяснения по любому аспекту строительства ангара.Основные вопросы про проектирование ангаров из металлоконструкций
Какие типы каркасных систем применяются для ангаров и в чём их ключевые отличия?
›
Основные типы:
- Рамные каркасы (из сварных двутавров или гнутых профилей): высокая жёсткость, подходят для больших пролётов 30 м более), требуют точного монтажа.
- Ферменные конструкции: экономия металла за счёт решётчатой структуры, оптимальны для пролётов 18–30 м, но усложняют размещение коммуникаций.
- Арочные системы (гнутые профили или фермы): самонесущие, хорошо противостоят снеговым нагрузкам, но ограничивают полезную высоту по краям.
Выбор зависит от пролёта, нагрузок и требований к внутреннему пространству.
Как рассчитывается несущая способность каркаса под специфические нагрузки (кран-балки, стеллажи)?
›
Расчёт выполняется по СП 20.13330 с учётом:
- постоянных нагрузок (собственный вес конструкции, кровля);
- временных нагрузок (снег, ветер, пыль);
- технологических нагрузок (вес стеллажей, динамические нагрузки от кран-балок).
Для кран-балок усиливают подкрановые балки и колонны, вводят вертикальные связи. Для высотных стеллажей увеличивают шаг колонн и проверяют устойчивость стоек.
Какие требования к фундаменту для ангара с тяжёлым оборудованием?
›
Тип фундамента зависит от:
- грунтовых условий (проводится геология с определением несущей способности, модуля деформации);
- веса конструкции и оборудования (для тяжёлых станков — плитный или свайный фундамент с ростверком);
- глубины промерзания (свайные фундаменты ниже глубины промерзания).
Обязательно предусматривают анкерные болты для крепления колонн.
Какой профиль металла оптимален для каркаса в условиях высокой влажности/агрессивной среды?
›
Рекомендации:
- оцинкованная сталь (толщина покрытия 275 г/м^2;
- нержавеющая сталь (для особо агрессивных сред);
- покрытие грунтовкой с последующей окраской (эпоксидные или полиуретановые составы).
Сечение подбирают по расчёту на коррозию (уменьшение толщины стенки за срок службы).
Как обеспечить требуемый предел огнестойкости металлоконструкций (R15, R30 и т. д.)?
›
Способы:
- обмазка огнезащитными составами (толщина слоя рассчитывается по СП 2.13130);
- облицовка гипсокартоном или базальтовыми плитами;
- использование толстостенных профилей (естественная огнестойкость).
Обязателен расчёт критической температуры стали при пожаре.
Какие сэндвич‑панели рекомендуются для холодильных ангаров?
›
Требования:
- утеплитель — пенополиуретан (ППУ) с плотностью 40–45 кг/м^3, теплопроводность 0,022 Вт/м ;
- толщина панелей — 150–200 мм} для температур -25 C;
- герметичные замковые соединения (типа «шип‑паз» с уплотнителем);
- металлическая облицовка с полимерным покрытием (устойчивым к конденсату).
Как проектируется вентиляция и дымоудаление в бесфонарных ангарах?
›
Решения:
- приточно‑вытяжная вентиляция с механическим побуждением;
- аэрационные фонари или дефлекторы на кровле;
- системы дымоудаления с клапанами и вентиляторами дымоудаления (по СП 7.13130);
- расчёт воздухообмена по кратности (не менее 3–5 ч}^-1 для складов).
Какие узлы требуют особого внимания при монтаже каркаса?
›
Критичные узлы:
- стыки колонн (фланцевые соединения с контролем момента затяжки болтов);
- опорные узлы колонн на фундаменте (анкерные болты, подливка безусадочным составом);
- узлы крепления ферм/балок к колоннам (диафрагмы жёсткости);
- горизонтальные и вертикальные связи (обеспечивают пространственную жёсткость).
Как минимизировать мостики холода в конструкции?
›
Меры:
- использование термопрофилей в каркасе;
- разрыв металлических связей между внутренней и наружной обшивкой;
- уплотнение стыков сэндвич‑панелей силиконовыми герметиками;
- проектирование «тёплых» узлов крепления (с прокладками из изоляционных материалов);
- применение сэндвич‑панелей с замками, исключающими прямой контакт металла;
- тепловизионный контроль качества монтажа.
Расчёт выполняется по СП 50.13330 с проверкой температурного поля в программных комплексах (например, ANSYS или ELCUT).
Какие нормативные документы регламентируют проектирование ангаров?
›
Основные документы:
- СП 16.13330 «Стальные конструкции»;
- СП 20.13330 «Нагрузки и воздействия»;
- СП 53-102-2004 «Проектирование стальных конструкций»;
- СП 70.13330 «Несущие и ограждающие конструкции»;
- СП 50.13330 «Тепловая защита зданий»;
- СП 2.13130 «Огнестойкость объектов защиты»;
- ГОСТ 23118-2019 «Конструкции стальные строительные».
Для специфических объектов (холодильники, склады ГСМ) — отраслевые нормы.
Как рассчитывается снеговая нагрузка для арочных ангаров сложной формы?
›
Алгоритм расчёта:
- Определение нормативного значения по СП 20.13330 (карта снеговых районов).
- Учёт коэффициента формы кровли: для арок — 0,5–0,8 в зависимости от пролёта и уклона.
- Добавление коэффициентов для зон скопления снега (у перепадов высот, парапетов).
- Моделирование в программных комплексах (SCAD, ЛИРА‑САПР) для сложных форм.
- Проверка на неравномерное распределение снега.
Критично для регионов с обильными снегопадами.
Какие решения применяются для сейсмоустойчивости ангаров в зонах с сейсмичностью 7+ баллов?
›
Конструктивные меры:
- симметричное распределение масс и жёсткостей;
- устройство антисейсмических швов при длине здания 60м;
- усиление узлов каркаса (фланцевые соединения с высокопрочными болтами);
- введение дополнительных связей и диафрагм жёсткости;
- гибкое крепление ограждающих конструкций (сэндвич‑панелей);
- расчёт по спектральной методике СП 14.13330.
Как организовать отвод воды с кровли ангара большой площади?
›
Система включает:
- уклон кровли не менее 5 мм;
- внутренние водосточные воронки (1 воронка на 200–250 м^2);
- наружные желоба и трубы при скатной кровле;
- гидрозатворы и обогрев воронок в холодных регионах;
- резервные линии водостока;
- расчёт пропускной способности труб по СП 32.13330.
Обязательно моделирование ливневых нагрузок.
Какие требования к подкрановым путям для мостовых кранов грузоподъёмностью 10+ тонн?
›
Ключевые параметры:
- рельсы типа КР70/КР80 по ГОСТ 4121;
- подкрановые балки из сварных двутавров высотой 1/8 пролёта;
- крепление рельсов с возможностью регулировки;
- тормозные конструкции (фермы или балки) для восприятия поперечных сил;
- зазоры между рельсами 20 мм для температурных деформаций;
- нивелировка пути (допуск 5 мм на 10 м.
Проект согласовывается с изготовителем крана.
